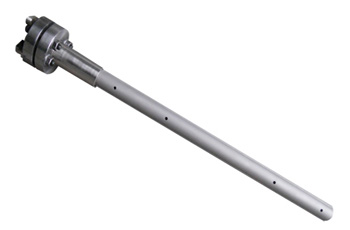

德爾塔巴流量傳感器

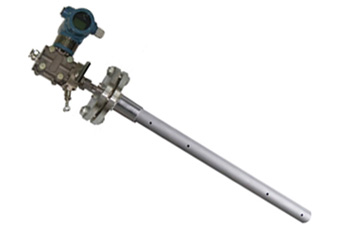

一體式德爾塔巴流量計

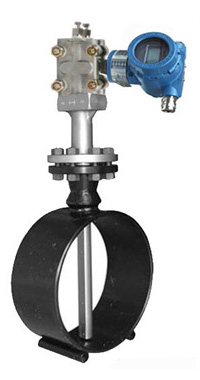

管段式德爾塔巴流量計

七.均速管流量計安裝示意圖：

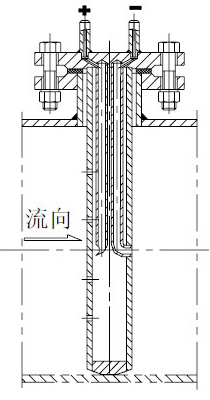

圓形單端固定

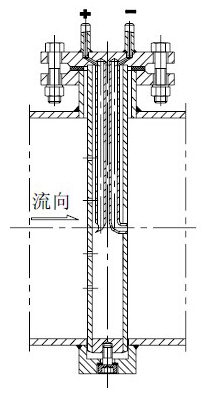

圓形雙端固定

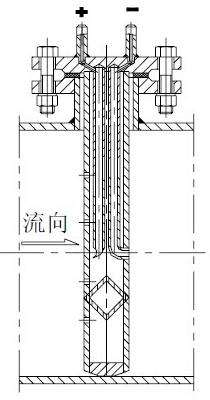

菱形單端固定

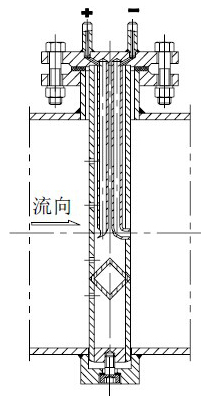

菱形雙端固定

注意事項

圖例

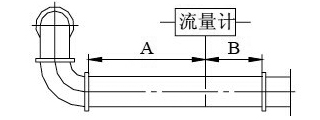

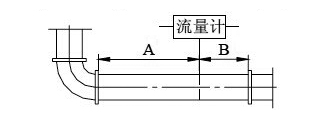

1.流量計上游有90°彎頭

保證流量計的前直管段A≥7D，后直管段B≥3D

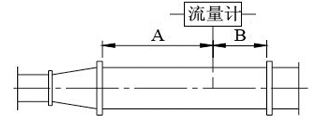

2.擴管的安裝：

保證流量計的前直管段A≥8D，后直管段B≥3D

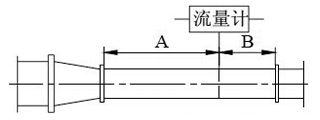

3.縮管的安裝：

保證流量計的前直管段A≥8D，后直管段B≥3D

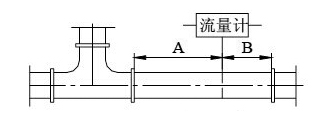

4.流量計上游同一平面有兩個90°彎頭：

保證流量計的前直管段A≥9D，后直管段B≥3D

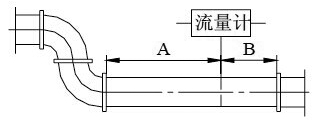

5.流量計上游不同平面有兩個90°彎頭：

保證流量計的前直管段A≥19D，后直管段B≥4D

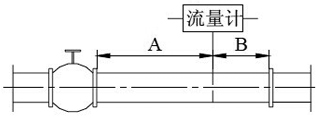

6.流量計有閥門

保證流量計的前直管段A≥24D，后直管段B≥4D

八、德爾塔巴流量計選型表：

ZKHH-DF

均速管流量計

類型

ANB

阿牛巴流量傳感器

HLV

威力巴流量傳感器

DF

德爾塔巴流量傳感器

測量介質

Q

氣體

Z

蒸汽

Y

液體

流體溫度

2

＜200℃

5

＜500℃

流體壓力

1

≤1.6MPA

2

≤4.0MPA

3

≤6.3MPA

4

≤10.0MPA

5

≤25.0MPA

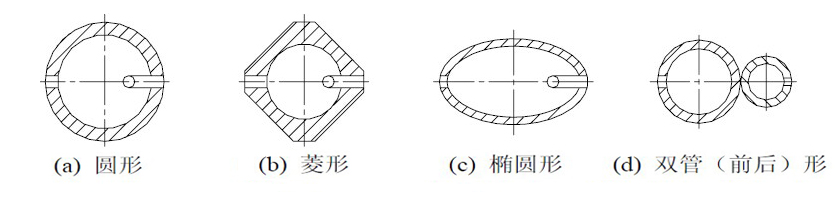

測量桿結構

A

圓形單端固定

B

圓形雙端固定

C

菱型單端固定

D

菱型雙端固定

E

橢圓形單端固定

F

雙桿形單端固定

連接方式

L

螺紋

D

法蘭

口徑

圓管DN口口口mm、方管口口*口口mm

附加選項

F

帶可拆卸安裝球閥

J

帶截止閥

L

帶冷凝管

S

帶三閥組

CB

差壓變送器

XJ

流量積算儀

BC

溫壓補償帶溫度與壓力傳感器
