一、產品概述：
ZKHH-R-3000 無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了廣泛的應用。吸納了各種國內外無紙記錄儀的優點，應用新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
配置豐富，有藍屏和彩色兩種顯示屏。可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。主要由液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成： 可配備不同類型的智能通道板，根據應用要求選擇。
二、 功能特點：
1. 顯示信息量大、界面友好、操作簡單；? 無筆、無紙記錄，日常維護工作量非常小，運行費用低；
?2.采用高亮度單色或彩色TFT液晶屏，CCFL背光、畫面清晰；
?3.采用ARM微處理器，可同時實現16路信號采集、記錄、顯示和報警；
?4.采用64MB 大容量的FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
?5.全隔離輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
?6. 顯示工程量數據的數值范圍更寬，可顯示5 位數值：-9999~19999；
?7.可以組態、顯示工程位號，工程單位，有流量累積；
?8. 具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；12 路繼電器報警輸出；
?9. 可組態8點變送輸出，光電隔離，誤差小于±0.2% F•S；
10. 顯示精度高，基本誤差為±0.2% F•S；
11. 溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
12.內置GB2312漢字庫，使用全拼輸入法輸入；
13. 支持外接微型打印機，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求；
14. 配備標準USB 接口。歷史數據轉存快捷方便；
15. 標準串行通訊接口， 帶光偶隔離的RS485和 RS232C；
16.支持標準ModBus RTU 通訊協議（選配功能），除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組態軟件；
17.采用開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作；
18.提供變送器DC 24V隔離配電；
19. 全鋁密封外殼，通過EMCIII級，保證儀表在惡劣的環境中正常工作。
三、 技術指標
3.1.顯示
? 5寸藍色LCD或彩色TFT LCD
? 數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面
? 基本誤差小于±0.2%F•S，數字顯示范圍-9999~19999
? 測量分辨力：1/60000，16位AD轉換器
? 實時曲線記錄間隔0.1秒~60秒分8檔，對應整屏曲線時間30秒~300分
? 追憶曲線記錄間隔從0.1秒到50秒連續可設超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘。可選擇循環或非循環兩種記錄方式
3.2 輸入信號
輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇。隔離輸入，無需跳線器。
直流電流：（4~20）mA，（0~10）mA，（0~20）mA
直流電壓：（1~5）V ，（0~5）V ，mV
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
熱電偶：K，S，R，B，N，E，J，T
其它輸入信號或分度號需在訂貨時注明。
3.3 報警輸出及變送輸出
? 繼電器輸出：觸點容量AC 220V，3A，阻性負載
? 12點可組態輸出，可按通道的各報警點值設定
? 可組態8點變送輸出，光電隔離，誤差小于±0.2% F•S，電流輸出負載能力≤450Ω
電壓輸出配接設備阻抗：需大于2KΩ
3.4 外供電源
? DC 24V電源：用于給變送器供電，大負載能力≤200mA
3.5 通訊打印接口（選配功能）
? 光電隔離
? RS232、RS485標準，在訂貨時注明
? 通訊速率9600，19200，57600，115200通過設定選擇
? 配套測試軟件，提供組態軟件和應用軟件技術支持
? 可選Modbus RTU通訊協議與上位機通訊
3.6 電源條件
? AC 220V供電的儀表：AC 85~265V，功耗小于25VA
? DC 24V供電的儀表：24V±10%，功耗小于25VA
注：實際功耗與儀表總通道數有關
3.7 環境及其他
? 工作溫度范圍：0℃~50℃
? 儲藏溫度范圍：-20℃~70℃
? 工作濕度范圍:低于85%R.H，無結露
? 儀表的重量：大約2.8Kg
3.8外形尺寸：144*144*262
3.9記錄時間

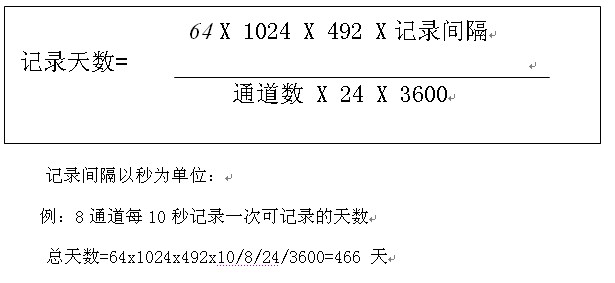

記錄時間的長短與FLASH 存儲器容量、記錄間隔和輸入點數有關，計算公式如下：
四、主要事項：
? 請勿自行維修和拆卸儀器，請先將引線與接線端子連接，再與儀表插接，請在進行下列工作時，務必斷開電源后操作
1、當連接大地線時
2、當對無紙記錄儀端子接線及插拔端子時
? 儀表上電前請仔細檢查接線是否正確無誤
? 儀表斷電及再次上電的間隔在5秒以上
? 在下列場合應采取適當的屏蔽措施
1、靠近電源動力線的場合
2、處在強電場或強磁場的場合
3、在產生靜電或交流接觸器干擾等類似的場合
? 不要將儀表安裝在下列場合
1、暴露于陽光直射的場合
2、溫度和濕度超過使用條件的場合
3、有腐蝕性氣體或可燃性氣體的場合
4、有大量粉塵、鹽及金屬性粉末的場合
5、水、油及化學液體易濺射到的場合
6、有直接震動或沖擊的場合
|
