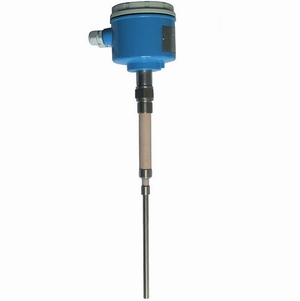

射頻導納物位開關
- 24小時客服電話：18015181360
-
24小時客服電話：18015181360
技術服務電話：13813336530
傳真號碼：0517-86888028
公司郵箱：[email protected]
公司地址：江蘇省淮安市金湖縣金石路13號
■ 一.概述
ZKHH-SPDN-KG 系列射頻導納物位開關采用先進的射頻導納技術，克服了電容式物位開關不能消除導電掛料影響的缺陷。儀表運行可靠，各項技術指標均達到國際同類產品水平，廣泛適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。此外，產品增加了現場工作狀態指示，是一種性能價格比高且相當穩定可靠的物位開關。
■二.工作原理
物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分：測量探極、屏蔽極及接地端，物料的高度反映為探極與容器壁間導納的變化，當物料到達開關工作點時，電子單元作出反應，驅動繼電器動作，輸出開關信號。屏蔽極可防止由于電極上有掛料而產生誤動作信號，僅當物料達到設置點時，才輸出開關控制信號。
■ 三.外形尺寸
電源：220VAC，50/60Hz / 24VDC,100mA
■ 四.技術參數
靈敏度：0.3pF 或更小
工作溫度：-20～180℃
環境溫度：-40～80℃
工作壓力：-0.1～2.5MPa
輸出：DPDT 繼電器（雙刀雙擲）
觸點容量：220VAC，5A 無感，3A 有感
響應時間：標準：0.2 秒
帶延時：0.2～90 秒可調
電氣接口：M20×1.5
防爆等級：隔爆型: dⅡBT4～T6，本安型：iaⅡCT4～T6
防護等級：IP65
過程連接：標準：3/4＂NPT 螺紋/1＂NPT螺紋
HG20592～20635-97 DN25 以上，其他法蘭標準（如GB、JB/T、HGJ、ANSI、DIN 等）請用戶在訂貨時注明
電纜長度：分體式傳感器至電子單元大距離為45 米。若用戶未指明，出廠時為3 米
接液材質：304/316SS 和PTFE
接線盒材質：鋁合金
■ 五.電極選型
|
電極 編號 |
電極形式和典型應用 |
工作溫度和 工作壓力 |
插入長度 |
電極材質 |
|
01 |
標準型 用于液體、輕漿體、顆粒 |
|
150～ |
316SS 和PTFE |
|
11 |
重掛料型 用于攪拌液體、濃漿體、顆粒 |
|
150～ |
316SS 和PTFE |
|
21 |
高溫型 用于液體、輕漿體、顆粒 |
|
150～ |
316SS 和PTFE |
|
31 |
耐腐型 用于液體，輕漿體、顆粒 |
|
150～ |
PTFE |
■ 六.產品型號
|
ZKHH-SPDN-KG |
射頻導納物位開關 ，抗重掛料，帶開關狀態指示，獨立接線盒 |
||||||||||
|
- |
D |
24VDC |
供電方式 |
||||||||
|
A |
220VAC |
||||||||||
|
0 |
標準靈敏度(用于導電介質) |
靈敏度 |
|||||||||
|
2 |
高靈敏度（用于絕緣介質，ε>1.5） |
||||||||||
|
0 |
無延時（標準電路單元） |
時間延時 |
|||||||||
|
1 |
帶延時（0.2～90 秒可調） |
||||||||||
|
- |
1 |
一體式 |
儀表形式 |
||||||||
|
2 |
分體式 |
||||||||||
|
N |
螺紋連接 |
過程連接 |
|||||||||
|
F |
法蘭連接 |
||||||||||
|
0 |
普通型 |
防爆選項 |
|||||||||
|
D |
隔爆型 |
||||||||||
|
E |
本安型 |
||||||||||
|
A |
標準型（溫度< |
電極形式 |
|||||||||
|
B |
重掛料型 |
||||||||||
|
C |
中溫型（溫度< |
||||||||||
|
D |
耐腐型 |
||||||||||
| E |
高溫型（溫度< |
||||||||||
|
-□□□□ |
插入深度(mm) |
||||||||||
